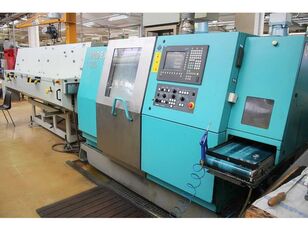

Index C 65 SpeedLine (084) fresadora para metal en venta por subasta
≈ 113.300 BOB
Oelde
Si decide comprar maquinaria a un precio inferior, póngase en contacto con el verdadero vendedor. Recopile toda la información que le sea posible sobre el propietario de la maquinaria. Una forma de engaño es presentarse como empresa. En caso de sospecha, infórmenos mediante el formulario de comentarios y sugerencias para que lo comprobemos.
Antes de confirmar una compra, revise detenidamente varias ofertas de venta para ver cuál es el precio medio del equipo elegido. Si el precio de la oferta que le interesa es mucho menor que el de ofertas similares, piénselo dos veces. Una diferencia de precio significativa puede conllevar a defectos ocultos o a un intento de fraude por parte del vendedor.
No compre productos cuyo precio diste mucho del precio medio de equipos similares.
No acepte compromisos dudosos o mercancías con prepago. Si no lo tiene claro, no dude en solicitar aclaraciones, pida fotos adicionales y documentos del equipo, compruebe la autenticidad de los mismos y pregunte todo lo necesario.
Esta es la forma más habitual de fraude. Ciertos vendedores pueden requerir una cantidad del pago por adelantado en concepto de «reserva» de su compra. Así, los estafadores perciben grandes cantidades de dinero y después desaparecen sin dejar huella.
- Transferencia de prepago a la tarjeta
- No realice un pago por adelantado sin documentación que confirme el proceso de transferencia de dinero, si durante la comunicación con el vendedor ha surgido alguna duda.
- Transferencia a una cuenta «fiduciaria»
- Dicha solicitud debe alarmarle, ya que en la mayoría de los casos se trata de fraudes.
- Transferencia a una cuenta de una empresa con un nombre similar
- Tenga cuidado, ya que los estafadores pueden ocultarse tras la identidad de empresas reconocidas, realizando modificaciones mínimas en su nombre. No transfiera dinero si tiene dudas sobre el nombre de la empresa.
- Sustitución de sus propios datos en la factura de una empresa real
- Antes de realizar una transferencia, asegúrese de que los datos especificados sean correctos y que aludan a la empresa en cuestión.
Contactos del vendedor
16.000 €
≈ 18.730 US$
≈ 129.500 BOB
Alemania, Oelde
2.200 €
≈ 2.575 US$
≈ 17.810 BOB
Alemania, Oelde
1.200 €
≈ 1.404 US$
≈ 9.713 BOB
Alemania, Sigmaringendorf
1.200 €
≈ 1.404 US$
≈ 9.713 BOB
Alemania, Sigmaringendorf
1.200 €
≈ 1.404 US$
≈ 9.713 BOB
Alemania, Sigmaringendorf
2.000 €
≈ 2.341 US$
≈ 16.190 BOB
Alemania, Sigmaringendorf
625 €
≈ 731,50 US$
≈ 5.059 BOB
Alemania, Haiger
1.800 €
≈ 2.107 US$
≈ 14.570 BOB
60 Hz
Alemania, Sigmaringendorf
1.200 €
≈ 1.404 US$
≈ 9.713 BOB
Alemania, Sigmaringendorf
22.000 €
≈ 25.750 US$
≈ 178.100 BOB
Alemania, Oelde
7.500 €
≈ 8.778 US$
≈ 60.710 BOB
Alemania, Albstadt
2.500 €
≈ 2.926 US$
≈ 20.240 BOB
Alemania, Sigmaringendorf
10.000 €
≈ 11.700 US$
≈ 80.940 BOB
Alemania, Albstadt
1.000 €
≈ 1.170 US$
≈ 8.094 BOB
Alemania, Sigmaringendorf
38.000 €
≈ 44.480 US$
≈ 307.600 BOB
Alemania, Geilenkirchen
23.000 €
≈ 26.920 US$
≈ 186.200 BOB
Alemania, Ahaus
2.500 €
≈ 2.926 US$
≈ 20.240 BOB
50 Hz
Alemania, Sigmaringendorf
48.000 €
≈ 56.180 US$
≈ 388.500 BOB
Alemania, Geilenkirchen
10.000 €
≈ 11.700 US$
≈ 80.940 BOB
Alemania, Albstadt
34.000 €
≈ 39.790 US$
≈ 275.200 BOB
Alemania, Oelde
- Husillo principal y contrahusillo
- 3 Torretas de herramientas
- 2(3) ejes Y +/-35 mm
- 2 ejes de corrección B (+/-1°)
- 3x 12 posiciones de herramienta motorizada
- IRCO - Profimat 65.6
Técnicas
Diámetro de torneado 140 mm
Longitud de torneado 600 mm
Control Siemens 840 D PowerLine
Distancia entre husillos 615 mm
Husillo principal:
Velocidad máx. 5.000 min/-1
Potencia de accionamiento: husillo principal 20 / 27 kW
Par máx. 105 / 145 Nm
Eje C 0,001 °
Diámetro del mandril 140 - 160 mm
Cabezal de husillo ISO 702/1 A5
Diámetro máx. de la varilla 65 mm
Diámetro del cojinete del husillo: 110 mm
Subhusillo:
Velocidad máx. 5.000 min/-1
Potencia de accionamiento - subhusillo 20 / 27 kW
Par máx. 105 / 145 Nm
Eje C 0,001 °
Diámetro del mandril 140 - 160 mm
Cabezal de husillo ISO 702/1 A5
Diámetro máx. de la varilla 65 mm
Recorrido X 150 mm
Recorrido en Z 600 mm
Diámetro del cojinete del husillo: 110 mm
Torreta de herramientas:
Número de revólveres 3 pos.
Portaherramientas VDI 25 x 48 DIN 69880
Número de posiciones de herramienta 3x 12 pos.
Número de estaciones de herramientas accionadas: 3x 12 pos.
Rango de velocidad - aplicado Herramientas máx. 6.000 min -1
Potencia de accionamiento - aplicada Herramientas 8 kW
Par máx. 16 Nm
Recorrido X 1/2/3: 110 mm
Carrera Z 1/2/3: 360 mm
Eje Y 1/2/3: 70 mm
Eje B 2x +/-1 °
Alimenta:
Travesía rápida ( X / Y / Z ) 25 / 12 / 50 m/min
Potencia total requerida 53 kVA
Peso de la máquina aprox. 6,5 t
Espacio requerido aprox. 8,0 x 3,5 x 2,5 m
Accesorios
Transportador
Recogedor de piezas
Accionamiento de herramientas 3x 12 pos.
Subhusillo
Torreta de herramientas 3x
Eje C 2x 0,001°
Eje Y +/- 35 mm
Detección de rotura de herramientas
Almacén de carga de barras IRCO Profimat
Errores en los datos técnicos exceptuados. El alcance de los accesorios debe entenderse exclusivamente y en el marco de la descripción textual del artículo. No hay expresamente ningún derecho a otros accesorios, por ejemplo, con fines ilustrativos, que se muestran aquí.
- Main and counter spindle
- 3 Tool turrets
- 2(3) y-axes +/-35mm
- 2 B-correction axes (+/-1°)
- 3x 12 driven tool positions
- IRCO - Profimat 65.6
Technical details
Turning diameter 140 mm
Turning length 600 mm
Control Siemens 840 D PowerLine
Distance between spindles 615 mm
Main spindle:
Max. speed 5,000 min/-1
Drive power - main spindle 20 / 27 kW
Max. torque 105 / 145 Nm
C-axis 0.001 °
Chuck diameter 140 - 160 mm
Spindle head ISO 702/1 A5
max. rod diameter 65 mm
Spindle bearing diameter 110 mm
Sub-spindle:
Max. speed 5,000 min/-1
Drive power - sub-spindle 20 / 27 kW
Max. torque 105 / 145 Nm
C-axis 0.001 °
Chuck diameter 140 - 160 mm
Spindle head ISO 702/1 A5
max. rod diameter 65 mm
x-travel 150 mm
z-travel 600 mm
Spindle bearing diameter 110 mm
Tool turret:
Number of revolvers 3 pos.
Tool holder VDI 25 x 48 DIN 69880
Number of tool positions 3x 12 pos.
Number of driven tool stations 3x 12 pos.
Speed range - applied Tools max. 6,000 min -1
Drive power - applied Tools 8 kW
Max. torque 16 Nm
x-travel 1/2/3: 110 mm
z-travel 1/2/3: 360 mm
y-axis 1/2/3: 70 mm
b-axis 2x +/-1 °
Feeds:
Rapid traverse ( X / Y / Z ) 25 / 12 / 50 m/min
Total power requirement 53 kVA
Machine weight approx. 6.5 t
Space requirement approx. 8.0 x 3.5 x 2.5 m
Accessories
Conveyor
Parts catcher
Tool drive 3x 12 pos.
Sub-spindle
Tool turret 3x
C-axis 2x 0.001°
Y-axis +/- 35 mm
Tool breakage detection
Bar loading magazine IRCO Profimat
Errors in the technical data excepted. The scope of the accessories is to be understood exclusively and within the framework of the textual article description. There is expressly no entitlement to other accessories - e.g. for illustrative purposes - depicted here.
